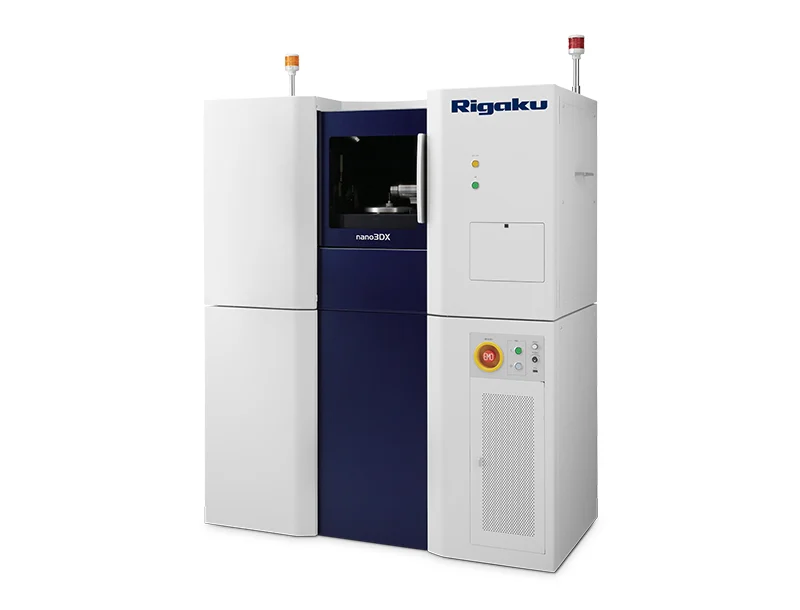

nano3DX
產品說明

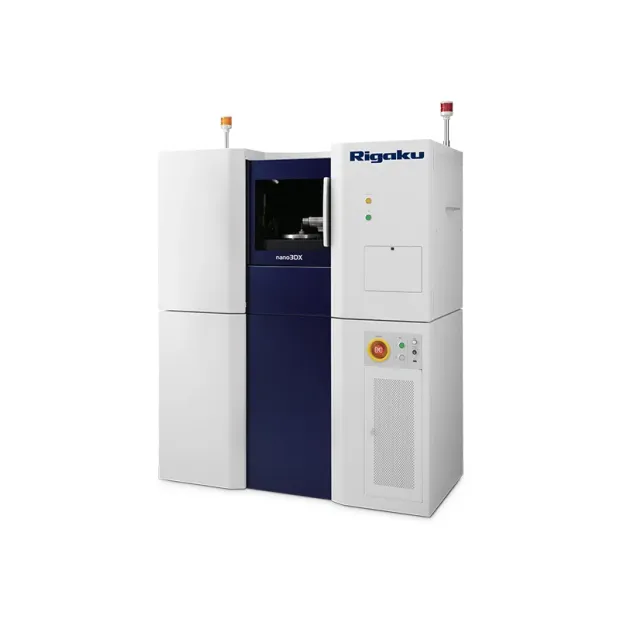

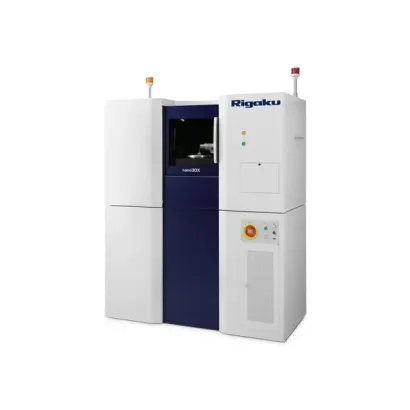

是一款由日本理學（Rigaku）開發的高解析度 3D X 射線顯微鏡 (XRM)。它結合了高亮度旋轉陽極 X 射線源與高動態範圍的探測器，專為材料科學和生命科學研究中的亞微米級成像設計。
| Product name | nano3DX |
| Benefit | High-resolution 3D computed tomography images |
| Technology | X-ray tomography |
| X-ray generator | MicroMax-007 HF |
| Tube voltage | 20 to 50 kV |
| Tube current | up to 30 mA |
| Target | Cr, Cu and Mo |
| Detector | X-ray CCD camera |
| Number of pixels | 3300 × 2500 |
| Pixel size | 0.27 to 4 μm |
| Field of view | 0.9 × 0.7 mm to 14 × 10 mm |
| Dynamic range | 16 bit |
| Stage rotation axis accuracy | < 0.5 μm |
產品特點

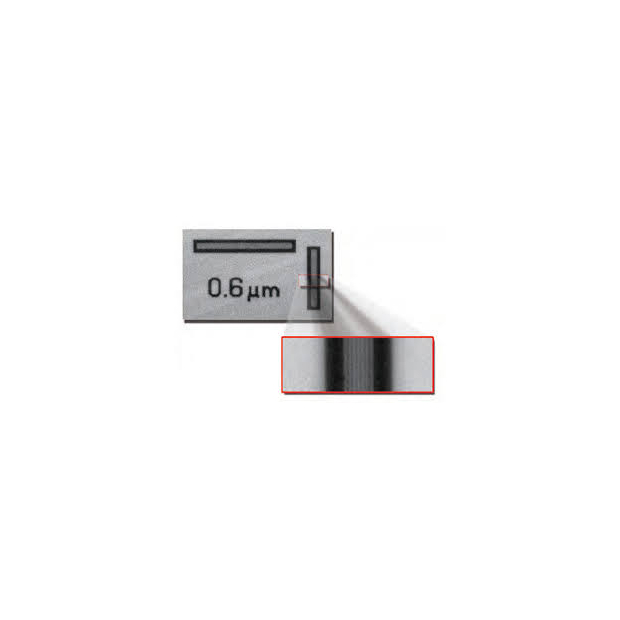

- 亞微米級解析度：根據 Rigaku 官網與測試報告，該設備可達到最高 325 nm 的體素解析度 (Voxel Resolution) 以及約 700 nm 的空間解析度。

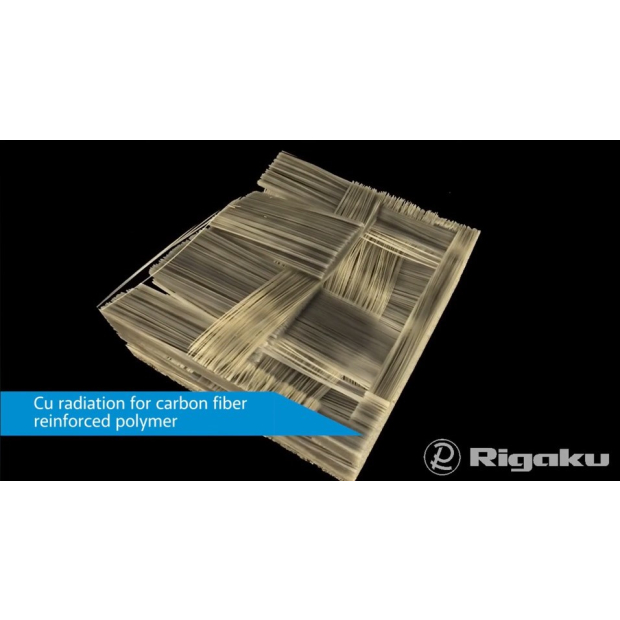

- 高對比度成像：採用平行光幾何技術 (Parallel beam geometry)，並提供多種可切換的陽極靶材（如 Cr 5.4 keV、Cu 8 keV、Mo 17 keV），能針對低原子序（Low-Z）材料（如高分子、纖維、生物樣本）優化對比度。
- 寬廣視野 (FOV)：相較於同級設備，nano3DX 在保持高解析度的同時，能觀測更大的樣本體積，掃描體積可達競爭機型的 25 倍。
- 快速掃描能力：搭載 1200 W 的超高亮度旋轉陽極源，顯著提升 X 射線通量，縮短數據採集時間。
關鍵規格參數
- 亞微米級解析度：根據 Rigaku 官方技術手冊與學術機構資料：
- X 射線源：高亮度旋轉陽極，電壓範圍 20 – 50 kV (可選配 60 kV)。
- 探測器：可選 CCD (3300 x 2500 像素) 或 sCMOS (2100 x 2100 像素)。
- 視野範圍：0.66 x 0.66 mm 至 14 x 10 mm（視鏡頭倍率而定）。
- 樣品台：自動化 5 軸（XYZ、旋轉及對焦）控制系統。
- 成像模式：支援 2D 透視、3D 電腦斷層掃描 (CT) 及 4D（隨時間變化）觀察。
